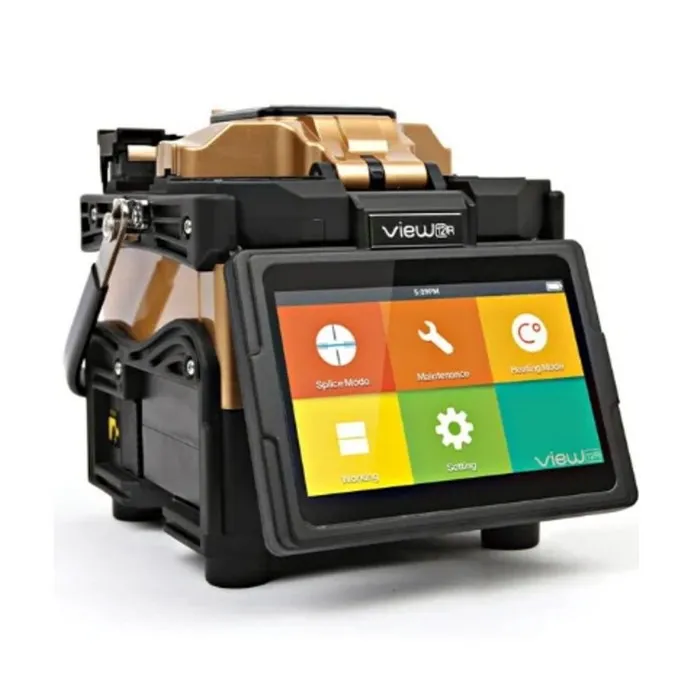

Karatteristiċi ewlenin tal-veduta 12r Inno Fiber Fusion Splicer
Mibni - fil-modulu IoT għall-komunikazzjoni tad-dejta mobbli
Web - ibbażat, reali - sistema ta 'operazzjoni ta' ħin
Sistema ta 'allinjament tal-morsa motorizzata
L-ogħla ingrandiment u riżoluzzjoni
5 "Kulur LCD Touch Screen
Tapping doppju (zoom in & out)
Ultra - Batterija ta 'kapaċità għolja
L-iktar ħin tax-xogħol mgħaġġel
Detentur universali tal-fibra waħda
Speċifikazzjoni
Metodu ta 'użu dettaljat għal splicer tal-fużjoni tal-fibra ottika
1. Qaxxar is-saff tal-kisi tal-fibra ottika u naddaf il-fibra ottika
Dan huwa l-ewwel pass fil-fużjoni tal-fibri ottiċi, iżda huwa wkoll pass importanti ħafna. Jekk it-tindif ma jkunx fis-seħħ, jista 'jikkawża problemi kbar għall-fużjoni sussegwenti, bħal ħruq ta' trab, devjazzjoni tal-fibra ottika fil-pożizzjoni fissa tal-groove V -, u fl-aħħar iwassal għal żieda fit-telf tal-fużjoni. Allura meta tnaddaf fibri ottiċi, huwa meħtieġ li tingħata attenzjoni lill-punti li ġejjin:
a. Uża l-alkoħol b'purità ta 'aktar minn 99%.
b. Ibdel garża jew tindif tal-karta kull darba li tnaddaf.
Ċ. Ibda tnaddaf mit-tarf tas-saff tal-kisi mqaxxar.
d. Imsaħ sakemm ikun hemm ħoss ta '"Q" jew "Q" u mbagħad imsaħ diversi drabi.
2. Uża sikkina tal-qtugħ biex taqta 'l-wiċċ tat-tarf tal-fibra
Wara t-tindif tal-fibra ottika, tista 'tinqata'. L-iskop tal-qtugħ huwa li tittratta l-wiċċ tat-tarf tal-fibra ottika qabel il-fużjoni, u għalhekk l-angolu wara l-qtugħ jaffettwa direttament it-telf tal-fużjoni. Barra minn hekk, jekk l-angolu tat-tqattigħ huwa kbir wisq, il-fużjoni se allarm waqt il-fużjoni, u tnaqqas ir-rata ta 'suċċess tal-fużjoni. Matul il-proċess tal-qtugħ, il-punti li ġejjin għandhom jiġu nnotati:
a. Ikkonferma li s-saff tal-kisi ma jitqiegħedx fuq il-kuxxinett tal-gomma.
b. Jekk il-kuxxinetti tal-gomma fuq iż-żewġ naħat huma miksija bil-ħmieġ bħal fdalijiet tal-fibra, kun żgur li tnaddafhom bi swab tal-qoton mxarrba fl-alkoħol.
3. Poġġi l-fibra ottika fil-fibra ottika tal-fużjoni splicer
Wara li l-qtugħ jitlesta, il-fibra ottika tista 'titqiegħed fil-fużjoni tagħna splicer. Meta tpoġġi l-fibra ottika, din għandha tiġi mmaniġġjata bil-mod li ġej kif muri fid-dijagramma. Hemm ukoll xi prekawzjonijiet meta tpoġġi l-fibra ottika:
a. Jekk is-saff tal-kisi jgħaddi minn liwi inerzjali, poġġi d-direzzjoni tal-liwi 'l isfel.
b. Biex tevita ħsara jew twaħħil ta 'ħmieġ mal-parti ta' fuq tal-fibra ottika, ma tħallix li l-parti ta 'fuq tal-fibra ottika tiġi f'kuntatt mal-kanal jew l-elettrodu V -.
4. Operazzjoni tal-iwweldjar tal-fużjoni
Wara li l-fibri ottiċi jitpoġġew, il-fużjoni tal-fibra ottika tagħna tista 'titwettaq. Il-proċess tal-fużjoni se jkun kompletament awtomatizzat mill-magna, iżda hemm ukoll xi prekawzjonijiet li jeħtieġu jittieħdu matul dan il-proċess.
a. Ikkonferma l-istatus ta 'kwittanza permezz tal-iskrin. Meta titfa ', l-immaġni tbandal fuq ix-xellug u l-lemin, u l-bidliet fil-luminożità jindikaw li l-istat ta' kwittanza huwa instabbli. Wettaq il-korrezzjoni tal-kwittanza u stabbilizza l-elettrodu biex tistabbilizza l-iskarikar.
b. Tiġbedx il-fibra ottika waqt l-iwweldjar tal-fużjoni. In-naħa negattiva tista 'twassal għal fużjoni ħażina.
5. Tisħin tat-tubu li jinxtorob bis-sħana
Wara li l-fużjoni titlesta, hemm pass finali ieħor, li huwa li tipproteġi l-parti esposta tal-fibra ottika permezz ta 'tubu li jinxtorob tas-sħana. Hemm ukoll oqsma li jeħtieġ li jiġu nnotati matul il-proċess ta 'operazzjoni:
a. Żomm il-fibra ottika kemmxejn miġbuda u ttrasferiha fil-heater tal-magna tal-fużjoni tal-fibra ottika.
b. Tħallix li l-parti tal-fibra vojta tiġi f'kuntatt ma 'partijiet oħra tal-magna tal-iwweldjar bħal elettrodi.
Ċ. Oqgħod attent li ma tgħawweġx il-fibra ottika waqt it-trasferiment.
d. Ikkonferma jekk il-punt tal-fużjoni jinsab fiċ-ċentru tal-kmiem tas-sħana li tiċkien.
e. Iċ-ċentru tal-kmiem li jiċkien is-sħana jitqiegħed fiċ-ċentru tal-heater.
