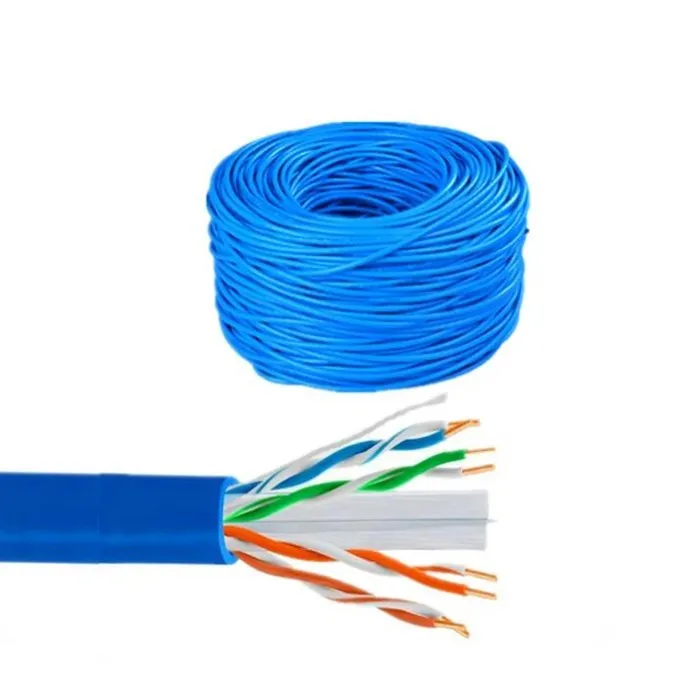

Kejbil tan-netwerk UTP CAT6

CAT6 ġeneralment jissejjaħ kejbil tan-netwerk UTP CAT6, li huwa l-istandard tal-wajer tat-trasmissjoni użat f'Gigabit Ethernet u netwerks oħra ta 'kompatibilità CAT-5 / CAT-3. Meta mqabbel mal-kejbils CAT-5, il-kejbils CAT-6 isaħħu l-protezzjoni kontra l-crosstalk u l-istorbju tas-sistema.

F'termini ta 'speċifikazzjonijiet, il-frekwenza tat-trasmissjoni tas-sinjal tagħha tista' tilħaq sa 250MHz, adattata għal diversi standards ta 'trasmissjoni Ethernet bħal 10Base - t, 100Base {- tx, u 1000Base - t. F'distanzi qosra, CAT-6 jista 'jintuża anke bħala arkitettura għal 10 Gigabit Ethernet.

L-UTP6 jirreferi għal par mibrum tal-Kategorija 6 mhux imqaxxar, filwaqt li l-UTP jikkorrispondi għal FTP (protett). Il-par mibrum ta 'kejbils UTP6 huwa parti mid-disinn tal-inġinerija tal-kejbil.

Applikazzjonijiet tal-kejbil tan-netwerk UTP CAT6

Jista 'jappoġġja strutturi ta' wajers multipli u mezzi ta 'trasmissjoni, bħal vuċi, diġitali, telegramma, immaġni, komunikazzjoni bil-vidjo u ambjenti oħra ta' netwerk ta 'żona lokali.

Adattat għat-trasmissjoni tan-netwerk f'bini ta 'uffiċini, dekorazzjoni tad-djar ġodda, inġinerija tal-komunikazzjoni, vidjows ta' sorveljanza, eċċ flimkien mat-trasmettitur, jista 'jittrasmetti sinjali ta' monitoraġġ sa 1000 metru 'l bogħod.

X'inhi d-differenza bejn kejbil tan-netwerk CAT6 protett u kejbils tan-netwerk protetti tal-kategorija 6A?

Kejbil tan-netwerk STP CAT6 (par mibrum protett) għandu saff ta 'film ta' iżolament tal-metall ġewwa l-par mibrum, li jista 'jnaqqas l-interferenza elettromanjetika waqt it-trasmissjoni tad-dejta, u għalhekk l-istabbiltà tagħha hija relattivament għolja.
Kejbil tan-netwerk UTP CAT6 (par mibrum mhux bil-pajjiżu) m'għandux dan il-film tal-metall ġewwa, u għalhekk l-istabbiltà tiegħu hija fqira, iżda l-vantaġġ tiegħu huwa l-prezz baxx tiegħu.
Kejbil tan-netwerk CAT6:
Il-frekwenza tat-trasmissjoni ta 'dan it-tip ta' kejbil hija 1MHz sa 250MHz. Il-proporzjon komprensiv ta 'attenwazzjoni crosstalk (PS - acr) tas-sistema tal-kejbil tal-kategorija 6 għandu jkollha marġni kbir ta' 200MHz, li tipprovdi darbtejn il-wisa 'tal-banda tal-kategorija 5E. Il-prestazzjoni tat-trasmissjoni tal-kejbil tal-Kategorija 6 hija ħafna ogħla minn dik tal-istandards tal-Kategorija 5E, u hija l-iktar adattata għal applikazzjonijiet b'rati ta 'trasmissjoni ogħla minn 1Gbps. Differenza importanti bejn il-Kategorija 6 u l-Kategorija 5E hija l-prestazzjoni mtejba f'termini ta 'crosstalk u telf ta' ritorn. Għall-ġenerazzjoni l-ġdida ta 'applikazzjonijiet ta' netwerk ta 'veloċità full duplex għolja -, prestazzjoni ta' telf ta 'ritorn eċċellenti hija estremament importanti. Il-mudell ta 'rabta bażika tneħħa mis-sitt standards, u l-istandard tal-wajers jadotta struttura ta' topoloġija stilla. Id-distanza tal-wajers meħtieġa hija: it-tul tal-link permanenti ma jistax jaqbeż id-90m, u t-tul tal-kanal ma jistax jaqbeż il-100m.
Kejbil tan-netwerk CAT6A:
Kejbil Super Category 6 hija verżjoni mtejba tal-kejbil tal-Kategorija 6, ukoll tip ta 'kejbil ta' par mibrum mhux imqaxxar speċifikat fl-ANSI / EIA / TIA - 568B {. 2 u l-istandards tal-kategorija 6 / E ISO, użati prinċipalment fin-netwerks Gigabit. F'termini ta 'frekwenza ta' trasmissjoni, huwa l-istess bħal kejbils tal-klassi 6, li jvarjaw minn 200 sa 250 MHz, u l-veloċità massima ta 'trasmissjoni tista' tilħaq ukoll 1000 Mbps, b'titjib sinifikanti fil-proporzjon ta 'crosstalk, attenwazzjoni, u sinjal -}

Elementi tax-Xiri tal-Kejbil tan-Netwerk UTP CAT6

Bħala l-infrastruttura għall-kostruzzjoni tan-netwerk, il-funzjonalità tas-sistema tal-kejbils hija importanti ħafna. Skond l-istatistika, il-fallimenti tan-netwerk ikkawżati minn sistemi ta 'wajers fqar jammontaw għal 70% tan-numru totali ta' fallimenti. Għalhekk, meta tagħżel sistema ta 'kejbils ta' kategorija 6 vera, huwa importanti li tingħata attenzjoni għall-elementi li ġejjin:

1. Sistema vera tal-Kategorija 6 għandha tissodisfa r-rekwiżiti tal-prestazzjoni tal-kejbil tan-netwerk UTP CAT6, inklużi moduli, frejms ta 'distribuzzjoni, jumpers, u kejbils, minn konnetturi, kejbils għal links u kanali.

2. L-agħar - mudell tal-każ definit fl-istandards ISO / IEC 11801 u TIA / EIA-568 għandhom jintużaw biex jissottomettu r-rapport tat-test tas-sistema, li huwa link ta '3 punti ta' 90 metru jew kanal ta '4 punti ta' 100 metru.

3 Ir-riżultati tat-test ta 'ċerti punti ta' frekwenza karatteristika ma jistgħux jirrappreżentaw il-prestazzjoni fil-wisa 'tal-frekwenza tat-test kompluta.
