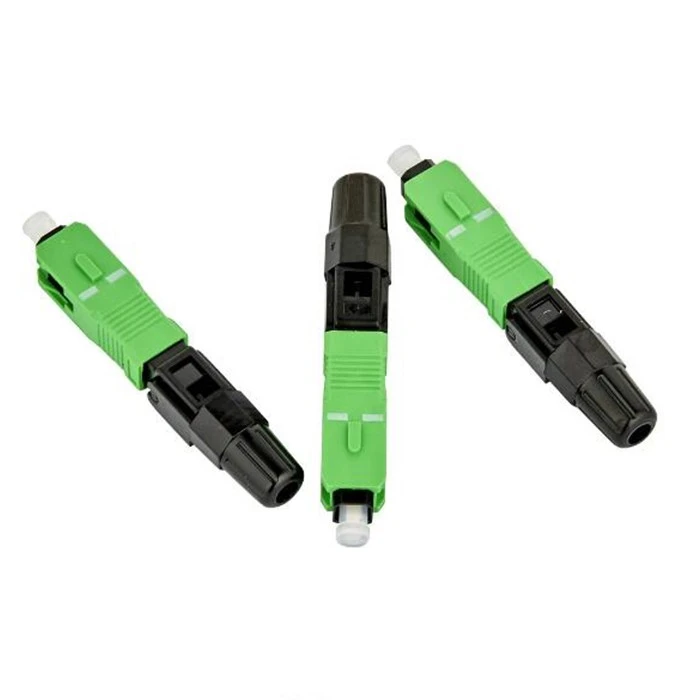

Konnettur Fast Fiber SC

Konnettur tal-Fiber Fast SC huwa apparat ta 'konnessjoni għat-trasmissjoni ta' sinjali ottiċi. Il-konnettur għandu mibni - fi v - struttura tal-kanal u pre - segment tal-fibra inkorporat. Meta tinstalla, għandek bżonn biss tiddaħħal u tissakkar il-fibra biex tlesti l-konnessjoni, li ttejjeb ħafna l-effiċjenza tal-kostruzzjoni.

Telf baxx
It-telf ta 'trasmissjoni tas-sinjal tal-konnettur veloċi tal-fibra SC huwa taħt 0.2dB, li huwa 30-40% inqas mit-telf ta' 0.3-0.5dB ta 'adapters ordinarji. Dan għaliex l-adapter juża kmiem taċ-ċeramika ta 'preċiżjoni. It-tolleranza tad-dijametru ta 'ġewwa tagħha hija kkontrollata fi ħdan ± 0.001mm, li hija ħafna aħjar mill-istandard tal-industrija ± 0.003mm il-ħtieġa. Dan jippermetti lill-adapter jikseb docking preċiż bejn il-qlub tal-fibra u jimminimizza t-telf ta 'enerġija ħafifa.

Telf ta 'ritorn għoli
Telf ta 'ritorn għoli jfisser li l-interferenza ta' riflessjoni hija żgħira, li tista 'tipprevjeni b'mod effettiv id-dawl rifless milli jinterferixxi mal-lejżer tat-tarf li jittrasmetti, u b'hekk tnaqqas ir-rata ta' żball tal-bit (BER). It-telf tar-ritorn tal-konnettur veloċi tal-fibra SC huwa għoli daqs jew daqs 45dB (mod wieħed) jew ikbar minn jew daqs 30dB (multimode), li huwa indikatur tal-prestazzjoni li jaqbeż sew ħafna tipi oħra ta 'konnetturi. Pereżempju, konnetturi FC ordinarji normalment jistgħu jiksbu biss telf ta 'ritorn ta' madwar 40dB.

Installazzjoni rapida
SC Fiber Fast Connector jadotta snap - fuq id-disinn. Il-qoxra tal-plagg hija qoxra tal-plastik rettangolari. Meta l-adapter jiddaħħal, is-snap elastiku intern (shrapnel) awtomatikament jissakkar fis-sokit mingħajr rotazzjoni. Meta tiskopri, agħfas biss il-parti snap ħafif u iġbed il-plagg. Meta mqabbel mal-istruttura tradizzjonali tal-issikkar tal-ħajt FC, il-ħin tal-installazzjoni tal-konnettur tagħna huwa mqassar minn medja ta '15 -il minuta għal 6 minuti biss.

X'inhi d-differenza bejn konnetturi ta 'malajr tal-fibra ottika inkorporata u permezz ta' konnetturi?

It-teknoloġija użata għall-konnetturi ta 'malajr tal-fibra ottika hija maqsuma f'żewġ kategoriji: fibra ottika inkorporata minn qabel u mhux inkorporata minn qabel (dritta) f'fibra ottika tal-konnettur veloċi.

Id-differenza ewlenija tinsab fil-punt tal-konnessjoni u l-metodu tal-konnessjoni:

1. L-issettjar tal-punt tal-konnessjoni

Il-punt ta 'konnessjoni tal-fibra ottika inkorporata huwa ssettjat ġewwa l-konnettur, u l-fibra ottika inkorporata għandha likwidu li jaqbel ma' qabel;

Il-punt ta 'konnessjoni ta' fibra ottika mhux inkorporata (dritta) tinsab fuq il-wiċċ tal-konnettur, mingħajr likwidu li jaqbel minn qabel, u huwa konness direttament mal-fibra ottika fil-mira permezz tal-adapter.

2. Metodu ta 'konnessjoni

Il-konnettur tal-fibra ottika ta 'malajr huwa użat biex iħawwad u jiffissa l-fibra fil-pin, u wara l-illustrar tal-wiċċ tal-pin, jikseb allinjament fit-tubu tal-akkoppjar. Il-komponenti ta 'barra tal-brilli huma magħmula minn metall mhux - materjali metalliċi. It-tarf tad-docking tal-brilli għandu jkun mitħun, u t-tarf l-ieħor huwa ġeneralment sostnut minn komponent li jillimita l-liwi biex jirrilaxxa l-istress fuq il-fibra jew il-kejbil ottiku tal-fibra. It-tubu ta 'l-akkoppjar huwa ġeneralment magħmul minn komponent ċilindriku ta' żewġ nofs kompost, imwaħħal magħmul minn materjali bħal ċeramika jew bronż, u ħafna drabi huwa mgħammar b'kontenut tal-metall jew tal-plastik biex jiffaċilita l-installazzjoni u l-iffissar tal-konnetturi. Sabiex tkun allinjata l-fibra ottika bl-iktar mod preċiż possibbli, hemm rekwiżit għoli għall-eżattezza tal-magni tal-labar u t-tubi tal-akkoppjar.

M'hemm l-ebda fibri ottiċi inkorporati jew pejst li jaqbel ġewwa l-apparat tal-konnettur ta 'malajr tal-fibra ottika. Wara li l-fibra ottika tkun installata u mqabbda, lenti tista 'tintuża biex tispezzjona l-wiċċ tat-tarf tal-fibra ottika biex tevita telf eċċessiv ta' konnessjoni tal-fibra. Mekkaniżmu ta 'pożizzjonament assjali, matul il-proċess ta' kklampjar, il-fibra ottika ma timxi 'l quddiem b'mod assjali.

Kif tinstalla u tuża Konnettur tal-Fibra SC?

1. Neħħi l-għatu tad-denb tal-konnettur u aqleb il-kejbil minn ġo fiha;

2. Uża l-fibra ottika tal-kejbil tat-tqaxxir tat-tnalji biex titqaxxar il-ġilda ta 'barra tal-kejbil, b'tul ta' madwar 5cm;

3

4. Imsaħ u naddaf il-fibra ottika vojta bi trab - drapp tal-prova;

5. Aqta 'l-fibra ottika b'apparat;

6. Allinja l-kejbil tal-fibra ottika mal-islott tat-toqba prinċipali u daħħalha. Meta l-kejbil tal-fibra ottika inizjalment juri stat mgħawweġ, agħfas il-qoxra tal-crimping 'l isfel;

7. Iddawwar il-qoxra tad-denb tal-kejbil tal-korda lura fuq il-korp tal-konnettur u waħħal il-qoxra ta 'barra.
